IMS20B系列通用交流伺服电机

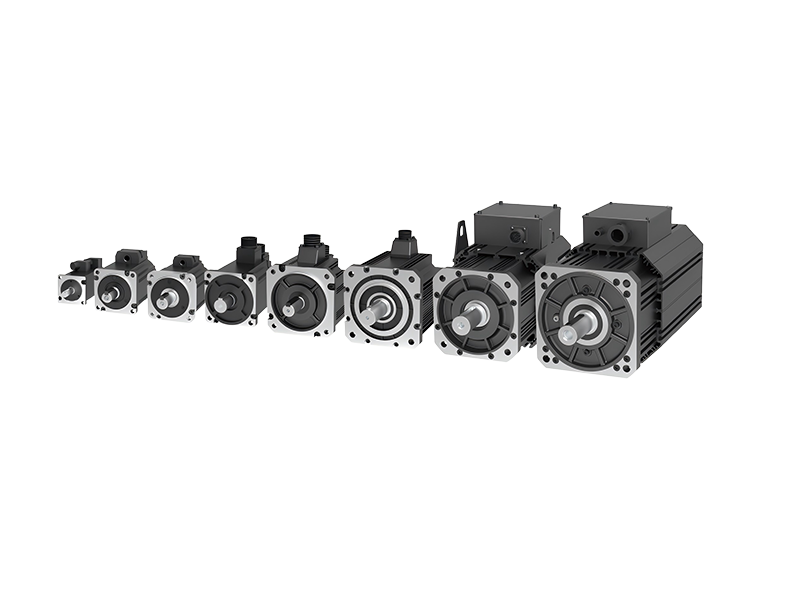

IMS20B系列交流伺服电机，是英威腾最新一代通用型伺服电机产品。机座号包括40、60、80、100、130、180、200和263mm，功率范围0.05kW~75kW。提供多种惯量配置、转速段配置，支持17位多圈绝对值磁编、23位多圈绝对值光编、旋转变压器等多种编码器。
IMS20B系列伺服电机，广泛适用于先进制造，印包，机床，塑机，纺织等行业设备，可以实现快速精确的位置控制、速度控制和转矩控制。

在线询价

上一个下一个

详细内容 规格参数 资料下载

1. 规格齐全

-机座号40~263，功率段0.05kW~74kW；

-高中低三档惯量，适配磁编、光编、旋变等多种编码器；

2. 更小尺寸

-优化设计和工艺，整机长度缩短，相对老产品最大缩短约30%；

3. 安全可靠

-全系符合UL/CE认证；

-IP67防护等级；

4. 性能优秀

-最高转速提高到7000 r/min（80机座及以下）；

-过载能力提高到350%（100机座及以下）；

-优化电磁结构设计，温升降低；

5.节能减排

-180机座及以下电机符合中国一级能效认证；

-200和263机座电机符合中国二级能效认证；

项目	小功率伺服电机
规格	40/60/80/100/130/180mm机座，额定功率0.05kW~7.5kW
工作制	S1连续
使用环境温度	0℃~40℃
存储温度	-20℃~+60℃
使用环境湿度	20%~80% RH(无凝露)
振动	49m/s2
冲击	490m/s2
励磁方式	永磁式
安装方式	IMB5（法兰式）
绝缘等级	F
绝缘电阻	DC500V，100MΩ以上
绝缘电压	AC1500V 1分钟(220V级)；AC1800V 1分钟(380V级)
外壳防护等级	40~180机座（UL认证款）防护等级为IP67 (轴伸及线缆端除外)
外壳防护等级	130、180机座（普通款)防护等级为IP65 (轴伸及线缆端除外)
旋转方向	正转指令下从负载侧看时为逆时针方向(CCW)旋转
海拔	1000m以下，1000m以上请降额使用，具体请参见海拔降额曲线

项目	中功率伺服电机
规格	200/263mm机座，额定扭矩40Nm~380Nm
工作制	S1连续
使用环境温度	-20~40℃不冻结
存储温度	-20℃~+60℃
使用环境湿度	20%~90% RH(无凝露)
振动	25m/s2
冲击	50m/s2
励磁方式	永磁式
安装方式	IMB35（卧式带底脚、带法兰）、IMB5
绝缘等级	F
绝缘电阻	DC500V，100MΩ以上
绝缘电压	AC1500V 1分钟(220V级)；AC1800V 1分钟(380V级)
外壳防护等级	IP54(轴伸及线缆端除外)
旋转方向	正转指令下从负载侧看时为逆时针方向(CCW)旋转
海拔	1000m以下，1000m以上请降额使用，具体请参见海拔降额曲线
