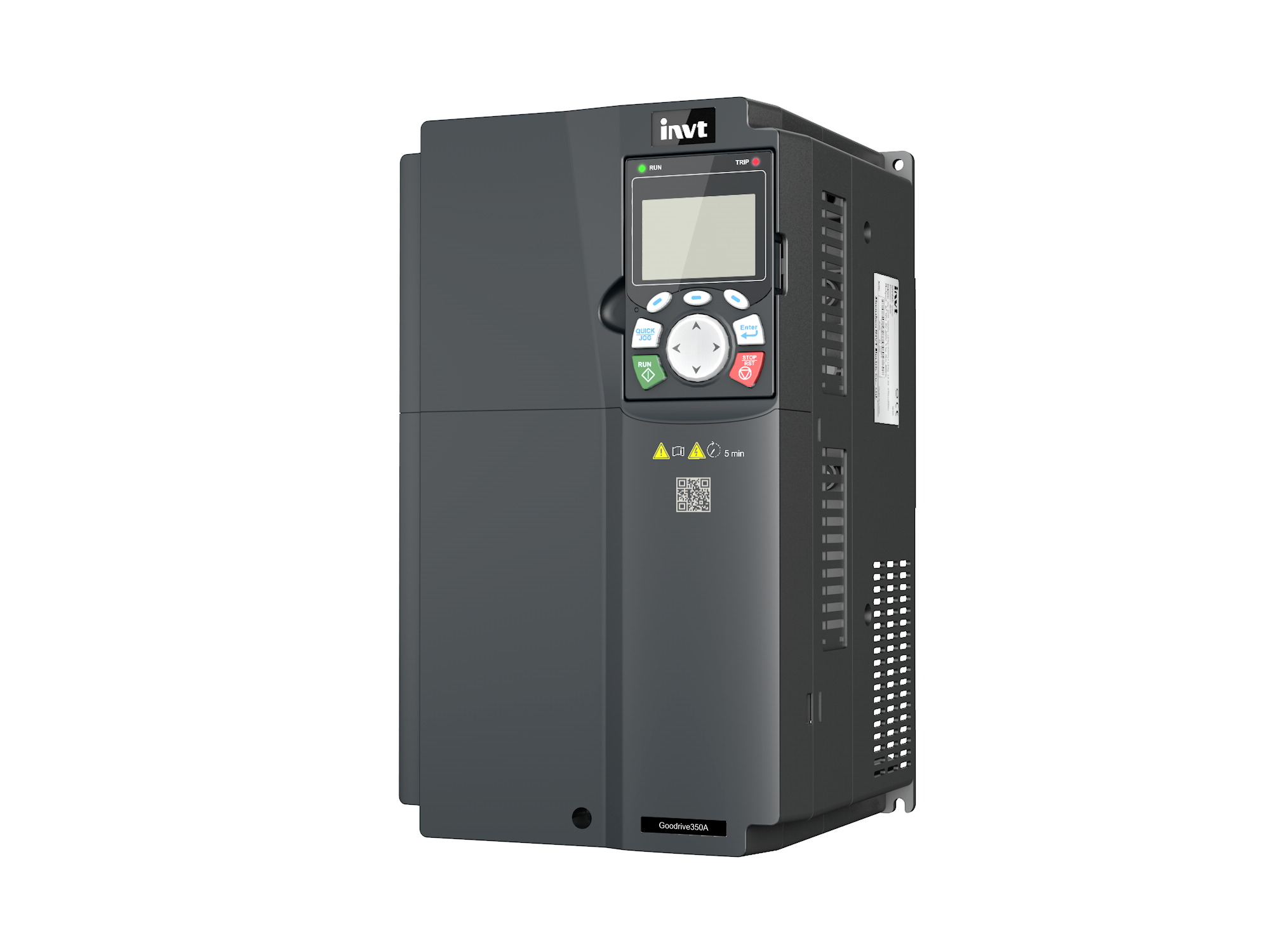

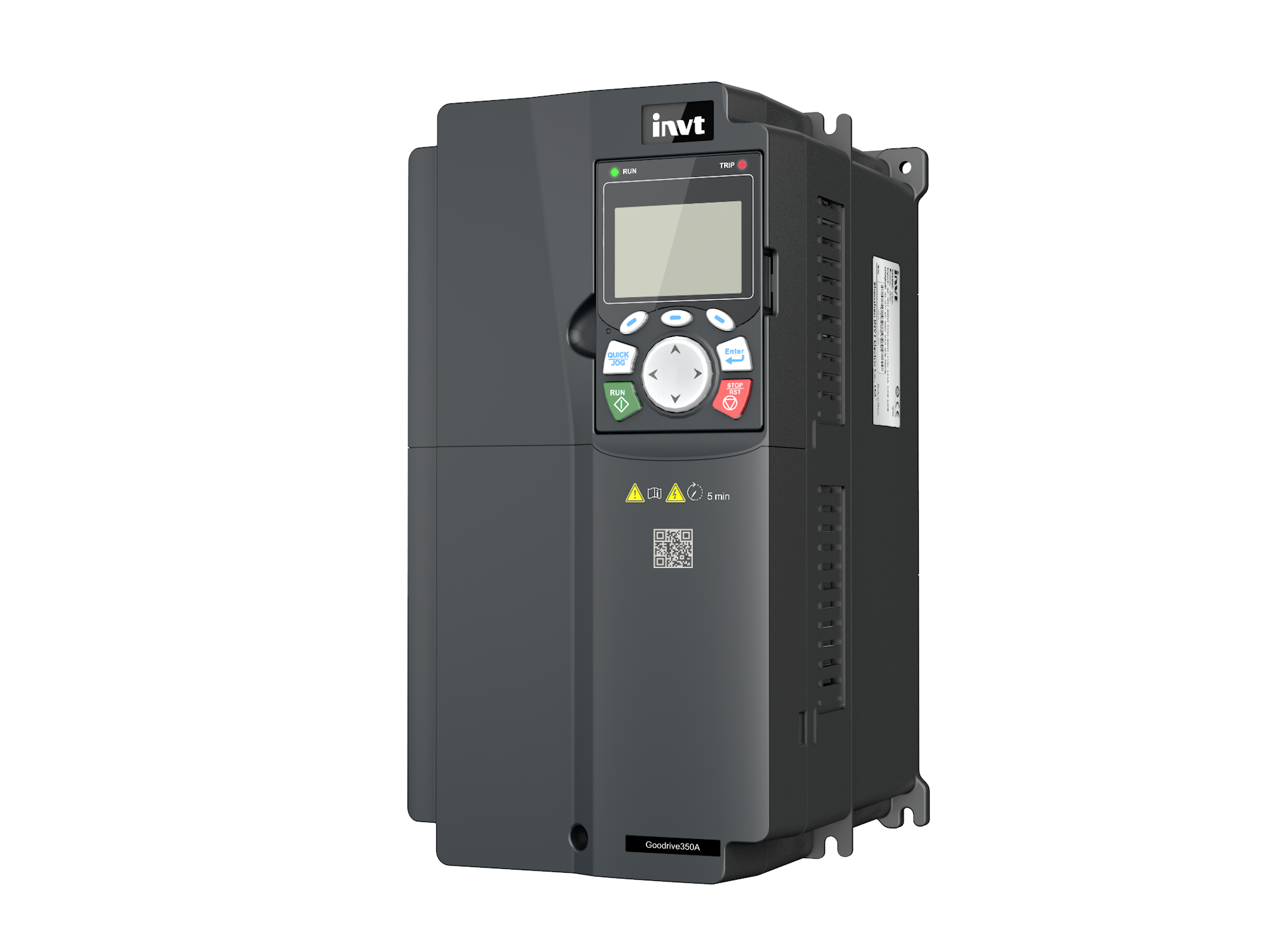

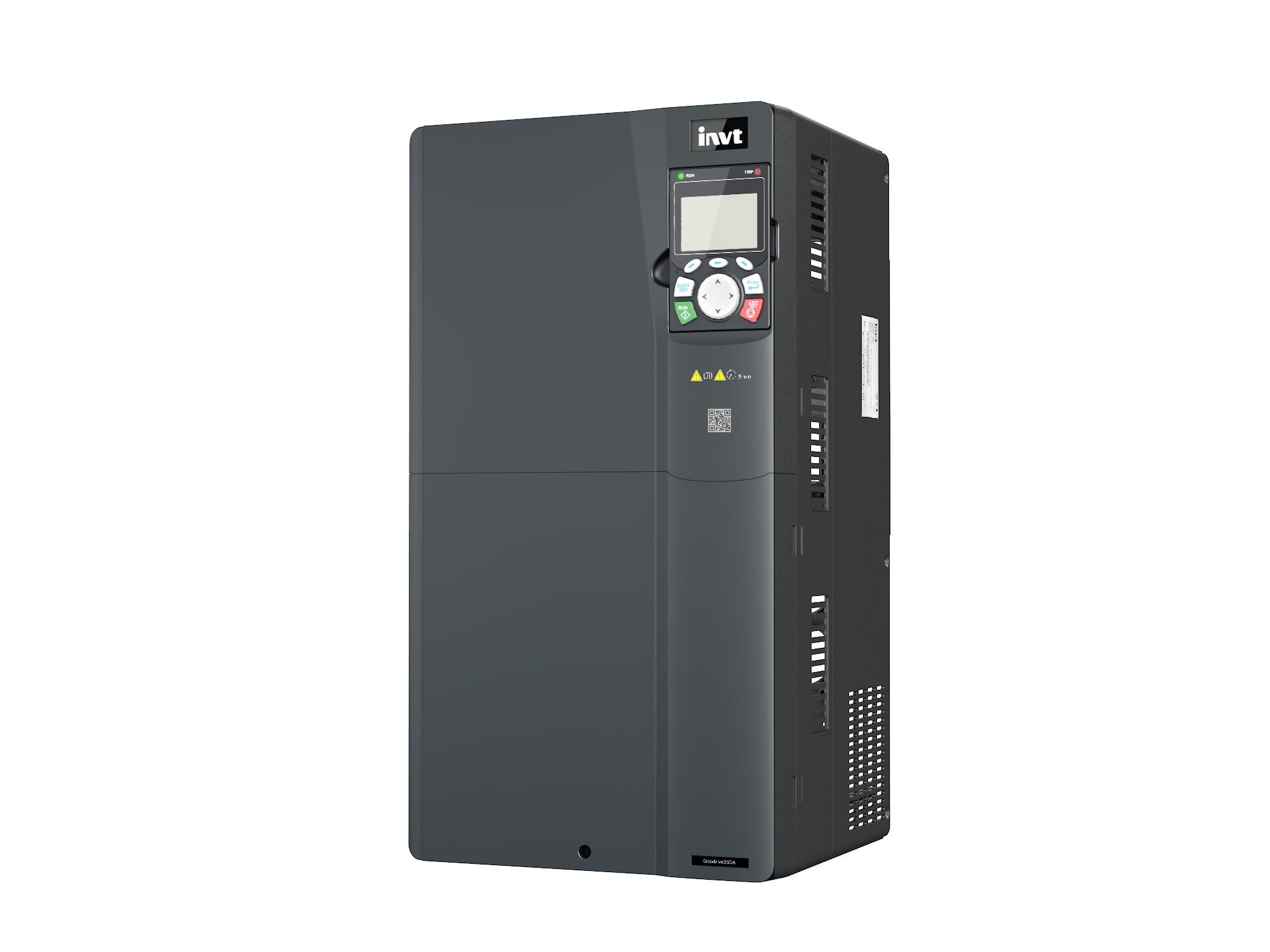

GD350A系列高性能通用变频器 价格:

GD350A系列⾼性能通用变频器,采用公司最新的欧拉软件平台,极大提升了电机控制性能、参数适应性和易用性;产品支持G/P合一,提升了散热能力、可靠性和环境适应性,满足更多的应用范围。
GD350A具有功能丰富、应用配置灵活等优点,广泛应用于金属加工、纺织、起重、造纸、石油,化工、塑料、印刷包装、压缩机等各种自动化生产设备的驱动。

在线询价
详细内容 规格参数 资料下载

1、驱动能力强,适配多类电机

-可驱动永磁同步、异步电机,同步磁阻(定制软件)各类电机:直驱电机、永磁同步电机、电主轴、异步伺服电机、普通异步电机、同步磁阻电机、伺服电机等 。

-支持V/F、开环矢量、闭环矢量多种控制算法。


2、电机控制性能强,精度高

-速度和转矩控制性能:闭环矢量动态速降 <0.25%,转速超调 <5%,转矩响应 <5ms。

-低速控制性能:永磁同步电机调速比达到1:200以上;100%转矩电动发电穿越;150%零速(短时间)悬停。

-同步磁阻控制(暂时定制软件支持):支持开环(调速比 1:100 )、闭环矢量控制;电流动态分配:不同转速、转矩的电流负载率自动匹配最佳矢量角。


3、同步机适应性强

-电机参数一键自学习,环路参数自适应,免调试;


4、G/P合一,选型灵活

-GD350A支持G/P合一,备货更方便,轻负载应用场景选型更有竞争力。


5、扩展能力强,配置灵活。

-可选配I/O卡,实现更多开关量、模拟量输入或输出端子和继电器输出端子等。

-可选配供电卡,实现外部24V供电,方便现场调试。

-可选配PROFINET、CANOPEN、PROFIBUS-DP、Ethernet/IP、Modbus TCP、Ethercat等通讯扩展卡。


6、功能安全

-内置STO(SIL2等级)安全转矩截止功能


7、支持电机温度检测功能,更有效保护电机

-AI/AO支持直接接入PT100/PT1000/KTY84/PTC传感器,用于监测电机温度,并实施保护。无需再单独选用变送器,应用简约便捷。


8、支持用户可编程二次开发

-可选配可编程PLC扩展卡,采用国际主流的PLC卡开发环境,支持指令语言、梯形图、顺序功能图等编程语言,支持16K步程序存储空间,方便客户进行二次开发,满足定制化需求,降低系统成本。


9、绿色节能

-支持节能控制(MTPA),进一步降低电机损耗;

-VF和矢量控制均支持新型节能算法,轻载电流降低30%;

-电流谐波更小(<7%),电机发热更小;随机PWM调制策略,电机噪音更低。


10、固件升级更丰富

-远程升级:支持通过485、本机串口、4G扩展卡进行远程升级。

-本地升级:支持采用U盘进行软件升级。


11、人机界面简单易用

-标配多功能液晶键盘,人性化设计,强调用户体验


功能描述规格指标
功率输入输入电压(V)AC 3PH 380V(-15%)~440V(+10%)额定电压:380V
输入电流(A)请参考”产品额定值”
输入频率(Hz)50Hz或60Hz,允许范围47~63Hz
功率输出输出电压(V)0~输入电压
输出电流(A)请参考”产品额定值”
输出功率(kW)请参考”产品额定值”
输出频率(Hz)0~599Hz
技术控制性能控制方式空间电压矢量控制模式,无PG矢量控制模式(SVC),有PG矢量控制模式(FVC)
电机类型异步电机、同步电机、同步磁阻电机
调速比异步电机:1:200(SVC)
永磁同步电机:1:200(SVC);1:1000(FVC)
同步磁阻电机:1:100(SVC)
速度控制精度±0.2%(无PG矢量控制),±0.02%(有PG矢量控制)
速度波动± 0.3%(无PG矢量控制)
转矩响应<5ms
转矩控制精度≤ 5%
起动转矩0.25Hz/150%(SVC);0Hz/200%(FVC)
过载能力150%额定电流1分钟,180%额定电流10秒,200%额定电流1秒
运行控制性能频率设定方式数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、Modbus/Modbus TCP通讯设定、PROFIBUS通讯设定等;
可实现设定的组合和设定通道的切换
自动电压调整功能当电网电压变化时,能自动保持输出电压恒定
故障保护功能提供三十多种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能
转速追踪再起动功能实现对旋转中的电机的无冲击平滑起动
注意:4kW(含)以上具有该功能
瞬停不停功能电网瞬间跌落时,通过回馈能量运行而不停机
两组电机切换功能支持两组电机参数,可实现电机切换控制
外围接口端子模拟量输入分辩率不大于20mV
端子开关量输入分辩率不大于2ms
模拟输入2路,AI1:0~10V/0~20mA,AI2:-10~10V
模拟输出1路,AO1:0~10V/0~20mA
数字输入4路普通输入,最大频率1kHz,内部阻抗:3.3kΩ
2路高速输入,最大频率50kHz,支持正交编码器输入,具有测速功能
数字输出1路高速脉冲输出,最大频率50kHz
1路Y端子开路集电极输出
继电器输出两路可编程继电器输出
RO1A常开,RO1B常闭,RO1C公共端
RO2A常开,RO2B常闭,RO2C公共端
触点容量:3A/AC250V,1A/DC30V
扩展接口3 个扩展接口:SLOT1、SLOT2、SLOT3;可插入PG 卡、可编程扩展卡、通讯卡、I/O 卡等,但同时只能插入一张同类型的卡
注:CAN 主从通讯卡可与另外一张通讯卡同时使用
其它安装方式支持壁挂式、落地式、法兰式安装三种方式
运行环境温度-10~50°C,40°C以上降额使用
防护等级IP20
污染等级2级
冷却方式强制风冷
认证标准CE
制动单元380V 37kW(含)以下内置,380V 45kW~110kW(含)为选配内置
EMC滤波器380V全系列产品传导发射可以满足IEC/EN 61800-3 C3等级要求
可选配外置滤波器:传导发射可以满足IEC/EN 61800-3 C2等级要求
备注:遵守手册附录所要求的EMC规范,电机和电机电缆按照手册附录中规定的技术要求选择
